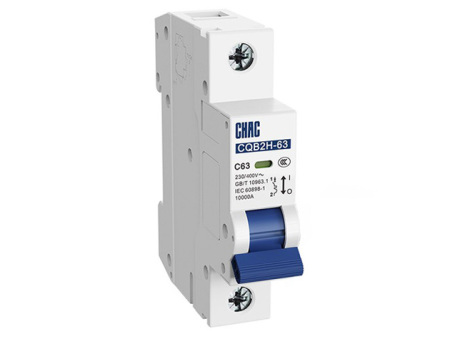

CQB2H-63 小型断路器

CQB2H-63小型断路器,主要用于交流50Hz,额定电压至400V,额定电流至63A,额定短路能力不超过10000A的线路中起过载、短路保护作用,同时也可以在正常情况下不频繁地通断电器装置和照明线路,断路器适用于工业、商业、商层和民用住宅等各种场合,也可作为断开线路进行线路及设备维修的隔离开关使用。
留言咨询 更多信息
分享:

产品介绍

产品概况



1  适用范围

CQB2H-63小型断路器,主要用于交流50Hz,额定电压至400V,额定电流至63A,额定短路能力不超过10000A的线路中起过载、短路保护作用,同时也可以在正常情况下不频繁地通断电器装置和照明线路,断路器适用于工业、商业、商层和民用住宅等各种场合,也可作为断开线路进行线路及设备维修的隔离开关使用。

符合标准:GB/T10963.1 (IEC60898-1)



2  型号及含义



小型断路器



3 订货规范

a)产品型号和名称,如:CQB2H-63小型断路器;

b)断路器的脱扣类型,如:C型;

c)断路器的极数,如2P;

d)断路器的额定电流,如20A;

e)订货数量,如10台。

订购下单:CQB2H-63 2P C20 10只



产品参数



4  主要参数及技术性能

技术参数项目参数值
 额定电压(V)230V~(1P)、400V~(2P/3P/4P)
 额定电流(A)6、10、16、20、25、32、40、50、63
 极数1P、2P、3P、4P
 额定短路分断能力lcn(A)10000
 机械电气寿命(次)电气寿命≥6000次,机械寿命≥20000次
 拧紧力距(N.m)3.5
 污染等级2级
 防护等级IP20
 安装类别Ⅱ、Ⅲ类
 过电流特性见表2





表2  过电流保护特性(基准温度30℃)

序号型式脱扣器额定电流ln(A)起始状态脱扣或不脱扣时间极限预期结果备注
aB、C、D1.13ln冷态t≤1h不脱扣电流在5s内稳定地上升
bB、C、D1.45ln紧接着a项试验t<1h脱扣
cB、C、D2.55ln冷态1s<t<60s(ln≤32A)
         1s<t<120s(ln>32A)
脱扣
dB
         C
         D
3ln
         5ln
         10ln
冷态t≤0.1s不脱扣通过闭合辅助开关接通电源
eB
         C
         D
5ln
         10ln
         20ln
冷态t<0.1s脱扣通过闭合辅助开关接通电源

注:术语:“冷态”指试验前没带负载,而且在基准校准温度下进行。



 5  正常工作条件
   1、 周围空气温度上限值不超过+40℃,下限值不低于-5℃,24h平均值不超过+35℃。
   2、 安装地点的海拔高度不超过2000m。
   3、 安装地点的大气相对湿度在周围高温度40℃时不超过50%,在较低温度下可以有较高的相对湿度,湿度月平均MAX.相对湿度不超过90%,同时该月的平均温度部超过25℃,并考虑到温度变化发生在产品表面上的凝露。
   4、 污染等级:2级。
   5、 安装类别:Ⅱ、Ⅲ类。
   6、 断路器采用TH35-7.5标准导轨安装,断路器一般应垂直安装,手柄向上为接通电流位置。
   7、 安装处应无明显冲击和振动。



 6 导线要求及铜导线截面积

截面积S(mm2)额定电流值In(A)
1.56<In≤13
2.513<In≤20
420<In≤25
625<In≤32
1032<In≤50
1650<In≤63
2563<In≤80



尺寸

小型断路器

小型断路器



资料下载



小型断路器
