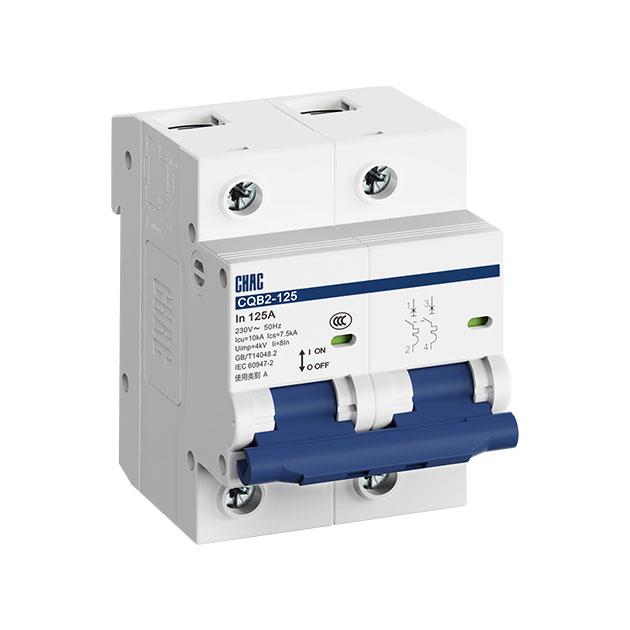

CQB2-125 小型断路器

CQB2-125塑料外壳式断路器(以下简称断路器),主要用于交流50Hz、额定工作电压230V/400V、额定电流至125A及以下、额定极限短路分断能力不超过10000A的配电线路中,作为过载、短路保护用,亦可作为线路不频繁通断操作与转换之用。本断路器主要用于工业、商业、高层建筑和民用住宅等各种场所。
留言咨询 更多信息
分享:

产品介绍

产品概况



1  适用范围

CQB2-125塑料外壳式断路器(以下简称断路器),主要用于交流50Hz、额定工作电压230V/400V、额定电流至125A及以下、额定极限短路分断能力不超过10000A的配电线路中,作为过载、短路保护用,亦可作为线路不频繁通断操作与转换之用。本断路器主要用于工业、商业、高层建筑和民用住宅等各种场所。

符合标准:GB/T14048.2 、IEC 60947-2




2  型号及含义


小型断路器



3 订货规范

订购断路器时,需指明下述各点:

a)产品型号,如CQB2-125;

b)断路器的极数,如1P、2P、3P、4P;

c)瞬时脱扣类型,如C型、D型;

d)断路器的额定电流,如63A、80A、100A、125A;

e)订货数量,如100台

如订购CQB2-125 2P C100 100台



产品参数



4  主要参数及技术性能

   技术参数项目  参数值
   额定电压(V)  230V~(1P)、400V~(2P/3P/4P)
   额定电流(A)  63、80、100、125
   极数  1P、2P、3P、4P
   额定短路分断能力lcn(A)  10000A,6000A(低分断型)
   机械电气寿命(次)  电气寿命≥1500次,机械寿命≥8500次
   拧紧力距(N-m)  3.5N
   污染等级  2级
   防护等级  IP20
   安装类别  Ⅲ类
   过电流特性  见表2



表2  过电流保护特性(基准温度30℃)

  序号  型式  脱扣器额定电流ln(A)  起始状态  脱扣或不脱扣时间极限  预期结果  备注
  a  C、D  1.05ln  冷态  1h(对ln≤63A)
  2h(对ln>63A)
  不脱扣  电流在5s内稳定地上升
  b  C、D  1.3ln  紧接着a项试验    1h内(对ln≤63A)
    2h内(对ln>63A)
  脱扣
  c  C、D  2ln  冷态  1s<t<300s  脱扣
  d  C
  D
  8ln×80%
  12ln×80%
  冷态  t≤0.2s  不脱扣  通过闭合辅助开关接通电源
  e  C
  D
  8ln×120%
  12ln×120%
  冷态  t<0.1s  脱扣  通过闭合辅助开关接通电源

  注:术语:“冷态”指试验前没带负载,而且在基准校准温度下进行。

5  正常工作条件
  1、 周围空气温度上限值不超过+40℃,下限值不低于-5℃,24h平均值不超过+35℃。
  2、 安装地点的海拔高度不超过2000m。
  3、 安装地点的大气相对湿度在周围高温度40℃时不超过50%,在较低温度下可以有较高的相对湿度,湿度月平均MAX.相对湿度不超过90%,同时该月的平均温度部超过25℃,并考虑到温度变化发生在产品表面上的凝露。
  4、 污染等级:2级。
  5、 安装类别:Ⅱ、Ⅲ类。
  6、 断路器采用TH35-7.5标准导轨安装,断路器一般应垂直安装,手柄向上为接通电流位置。
  7、 安装处应无明显冲击和振动。

6 导线要求及铜导线截面积

  截面积S(mm2)  额定电流值In(A)
  16  50<In≤63
  25  63<In≤80
  35  80<In≤100
  50  100<In≤125
