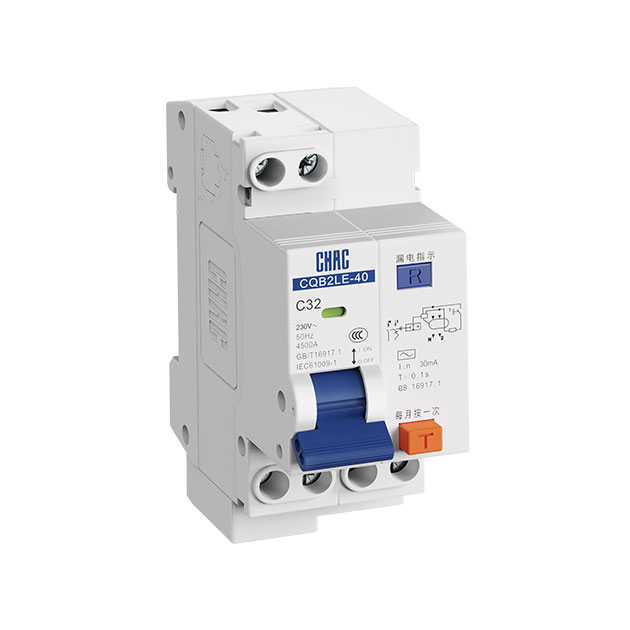

CQB2LE-40 漏电保护断路器

CQB2LE-40剩余电流动作断路器 ( 以下简称断路器 ) 主要用于交流50Hz, 额定工作电压230V, 额定电流至40A及以下的线路中,额定运行短路分断能力不超过3000A的配电线路中,作为过载短路和漏电保护用,亦可作为线路不频繁通断操作转换之用。其主要功能是对有危险的人身触电提供间接保护。当漏电动作电流I△n≤0.03A时,本漏电断路器在其它保护措施失效时,也可以作为直接接触的补充保护,但不能作为直接接触保护。并可防止由于接地故障电流引起的电气火灾。本产品不能对两极同时接触被保护导线引起的触电危险提供保护。
留言咨询 更多信息
分享:

产品介绍

产品概况



1  适用范围

CQB2LE-40剩余电流动作断路器 ( 以下简称断路器 ) 主要用于交流50Hz, 额定工作电压230V, 额定电流至40A及以下的线路中,额定运行短路分断能力不超过3000A的配电线路中,作为过载短路和漏电保护用,亦可作为线路不频繁通断操作转换之用。其主要功能是对有危险的人身触电提供间接保护。当漏电动作电流I△n≤0.03A时,本漏电断路器在其它保护措施失效时,也可以作为直接接触的补充保护,但不能作为唯 一的直接接触保护。并可防止由于接地故障电流引起的电气火灾。本产品不能对两极同时接触被保护导线引起的触电危险提供保护。




2  型号及含义


漏电保护断路器



3 订货规范

订购断路器时,需指明下述各点:

a)产品型号,如CQB2LE-40;

b)断路器的极数,如1P+N;

c)断路器的额定电流,如16A、20A、25A;

d)断路器脱扣类型:B、C、D;

e)剩作电流:如30mA;

f)订货数量,如100台。

如订购CQB2LE-40 1P+N 30mA C16 100只



产品参数



4 主要参数及技术性能

技术参数项目参数值
额定电压(V)230V~
额定电流(A)6A、10A、16A、20A、25A、32A、40A
额定频率50Hz / 60Hz
极数1P+N
额定剩余动作电流lrn (mA)30mA
额定剩余不动作电流lrno(mA)15mA
额定短路分断能力lcu(A)4500A
额定剩余接通和分断能力lr m(A)400A
剩余电流动作分断时间≤0.1s
机械电气寿命(次)4000
瞬时脱扣类型B 、 C 、 D
连接导线(mm²)10mm²
防护等级IP20
符合标准IEC61009-1   GB/T16917 . 1
认证CCC


 表2  过电流脱口特性(基座温度30℃)

类别   额定电流(A) 起始状态      试验电流    规定时间  预期结果  备  注
延时≤40冷态1.13In≤1h不脱扣
延时≤40紧接上项试验后1.45In<1h脱扣电流在5s内稳定升至规定值
延时≤32冷态2.55In1<t<60s脱扣
延时40冷态2.55In1<t<120s脱扣
瞬时所有值冷态3、5、10In≤0.1s不脱扣B、C、D型
瞬时所有值冷态5、10、20In<0.1s脱扣B、C、D型



5  安装条件
   1 .温度湿度: -5 ℃~40 ℃;+25℃湿度不应高于95%;+40℃湿度不应高于50%
   2 .海拔高度: ≤2000m
   3 .污染等级: 2级
   4 .  安装类别:  "Ⅱ"
   5 .安装方式:采用TH35-7.5型钢安装轨安装。
   6 .接线方式:用螺钉压紧接线,扭紧力矩 1.5N.m


 6 导线要求及铜导线截面积

截面积S(mm2)额定电流值In(A)
1In≤6
1.56<In≤13
2.513<In≤20
420<In≤25
625<In≤32
1032<In≤50






尺寸
