CQB9aL-40 漏电保护断路器

CQB9aL-40剩余电流动作断路器适用于交流50Hz,额定电压单极两线230V,额定电流至40A的线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身安全及用电设备的安全。剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机过载和短路,亦可在正常情况下作为线路的不频繁转换启动只用。
留言咨询 更多信息
分享:

产品介绍

产品概况



1  适用范围

CQB9aL-40剩余电流动作断路器适用于交流50Hz,额定电压单极两线230V,额定电流至40A的线路中,当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身安全及用电设备的安全。剩余电流动作断路器具有过载和短路保护功能,可用来保护线路或电动机过载和短路,亦可在正常情况下作为线路的不频繁转换启动只用。

产品符合GB/T16917.1和IEC61009-1标准。

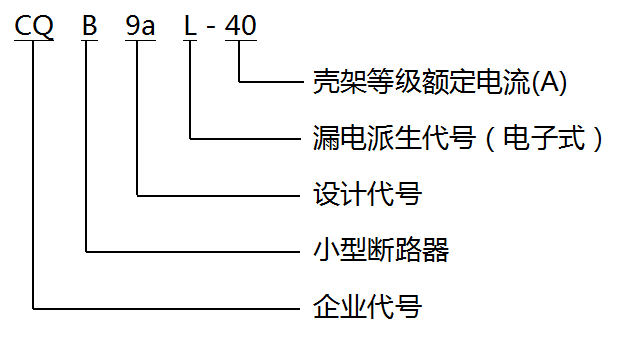

2  型号及含义

漏电保护断路器



3  订货规范

订购断路器时,需指明下述各点:

a)产品型号,如CQB9aL-40;

b)断路器的极数,如1P+N;

c)断路器的额定电流,如16A、20A、25A;

d)订货数量,如100台

如订购CQB9aL-40 1P+N C16 100只



产品参数



4  主要参数及技术性能

技术参数项目                                                          1P+N
额定电压(V                 230V~
额定电流(A)6、10、16、20、25、32、40、
额定剩余动作电流lrn (mA)        10、30、100、300
直流分量时的工作状况                                  AC型,A型
额定剩余不动作电流lrno(mA)0.5lrn
极数1P+N
额定短路分断能力lcu(A)6000
额定剩余接通和分断能力lr m(A)2000
剩余电流动作分断时间见表2
过电流保护特性见表3
机械电气寿命(次)                 机械寿命:≥6000;电气寿命:≥4000
 拧紧力距(N-m)3.0
污染等级2
防护等级IP20
安装类别Ⅱ、Ⅲ



表2  剩余电流动作的分断时间表

型号ln (A)lrn (mA)剩余电流等于下列值时分断时间(s)
lrn2lrn5lrn
一般型任何值任何值0.10.050.04


 表3  过电流保护特性(基准温度30℃)

序号型式脱扣器额定电流ln(A)起始状态脱扣或不脱扣时间极限预期结果备注
aB、C、1.13ln冷态t≤1h不脱扣电流在5s内稳定地上升
bB、C、1.45ln紧接着a项试验t≤1h
cB、C、2.55ln冷态1s<t<60s(ln≤32A)
         1s<t<120s(ln>32A)

dB
         C
3ln
         5ln
冷态t≤0.1s不脱扣通过闭合辅助开关接通电源
eB
         C
5ln
         10ln
冷态t≤0.1s脱扣通过闭合辅助开关接通电源

注:术语:“冷态”指试验前没带负载,而且在基准校准温度下进行。



5  正常工作条件和安装条件
   1. 周围空气温度
   周围空气温度-5℃~40℃,24h内平均不超过35℃。
   2. 海拔
   安装地点的海拔不超过2000m。
   3. 大气条件
   安装地点的空气相对湿度在高温度 40℃ 时不超过50%,在湿月的月平均低温度不超过25℃,相对湿度不超过90%。
   4. 安装条件
   a安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂直安装,各方位倾斜度不超过5°,手柄向上为接通电源位置,安装处应无显著冲击和振动。
   b采用TH35-7.5标准导轨安装,断路器一般应垂直安装。
   5. 接线方式
   用螺钉压紧接线。

 6 导线要求及铜导线截面积

截面积S(mm2)额定电流值In(A)
1In≤6
1.56<In≤13
2.513<In≤20
420<In≤25
625<In≤32
1032<In≤50

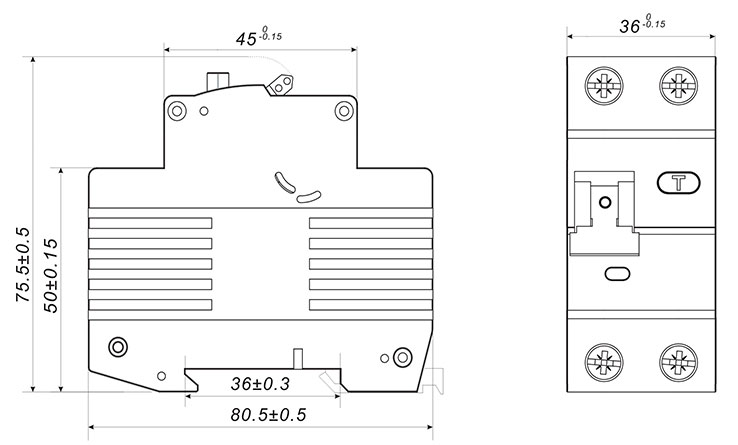

尺寸

漏电保护断路器



漏电保护断路器
